电动单座调节阀

电子式电动单座调节阀特别适用于允许压差小,而且允许泄漏量也较小压差不大的工作场合,广泛应用于精确控制气体、液体、蒸汽等介质,由电流信号控制阀门开度,达到对压力、流量、液位、温度等工参数的连续调节

产品咨询热线 18501628796(微信同号)

 电子式电动单座调节阀概述:

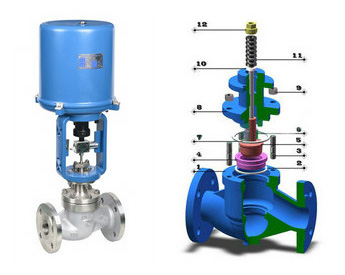

ZDLP电子式电动单座调节阀采用直通单座球形阀体,特别适用于阀前阀后压力小,对泄露量求严格的工作场合,电动执行机构为电子式一体化结构,内含伺服放大器,输入相关控制信号(4-20mADC或1-5VDC),即可改变被调介质流量、压力、液位、温度等,使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构,具有结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大、防振动等优点。

电子式电动单座调节阀特点:

电子式电动单座调节阀特别适用于允许压差小,而且允许泄漏量也较小压差不大的工作场合,广泛应用于精确控制气体、液体、蒸汽等介质,由电流信号控制阀门开度,达到对压力、流量、液位、温度等工参数的连续调节






电子式电动单座调节阀参数:

阀体
形      式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、1 25、150、200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( WCB)、不锈钢(304、316、316L)等
上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料





阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。





电动执行机构参数:

主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%


额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
阀座直径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 13 22 32 50 80 120 200 280 450
行程L (mm) 16 20 40   60
配用执行机构型号 381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65
允许压差( bar) 30 20 18 20.5 11.6 6.7 4.7 3.9 2.6 1.6




电子式电动单座调节阀尺寸:

电动单座调节阀尺寸图

外形尺寸及重量     单位:mm
公称通径 25 32 40 50 65 80 100 125 150 200
L PN16/40 185 200 220 250 275 300 350 410 450 550
PN64 200 210 235 265 295 320 370 440 475 570
D   255 255 255 255 255 255 255 310 310 310
R   177 177 177 177 177 177 177 226 226 226
H1 PN16/40 155 175 180 200 235 250 260 330 350 420
PN64 165 185 185 205 245 255 270 335 365 430
H3 PN16/40 171 195 200 220 262 277 287 357 377 447
PN64 181 205 205 225 272 282 297 362 392 457
H2   373 495 495 495 700 700 700 725 725 725
H4   459 459 459 459 520 520 520 570 570 570
H5 PN64 120 120 140 145 190 210 220 270 280 320
重量
(KG)
PN16/40 16 19 22 23 39 50 59 80 87 115
PN64 21 24 31 33 49 75 92 129 137 170
