气囊式脉冲阻尼器
气囊式脉冲阻尼器产品介绍
气囊式脉冲阻尼器又叫脉冲缓冲器和脉动阻尼器，有PVC和不锈钢材质，最高耐压40MPa，产品通过ISO9001质量体系认证，订购电话 021-56467898
气囊式脉冲阻尼器的特点是灵敏度高，消除脉冲效果更好，能够承受较高的压力（我公司生产的气囊式脉冲阻尼器最大耐压31.5MPa），其结构是在空气罐内加一个气囊，气囊内充入一定压力的气体，在管路中，管路中的液体压缩气囊，气囊收缩，然后扩张，从而起到缓冲效果。和膜片式相比较，气囊式脉冲阻尼器的灵敏度更高，缓冲效果更好，但是因其气囊材质一般为橡胶材质，所以其使用范围没有膜片式广，其选型方法是泵每次冲程的容积数乘以10，即得到能减小90%脉冲的最小容积数。
◆ 壳体材质：不锈钢、碳钢、PVC
◆气囊材质有：丁腈橡胶、氢化丁腈橡胶、丁基橡胶、（EPDM）三元乙丙橡胶，氟橡胶
◆密封圈材质常规为氟橡胶材质或同气囊材质
◆压力表尺寸标准为60mm表面，M14*1.5螺纹头，充气阀连接尺寸为M14*1.5外螺纹
◆接口尺寸大小可以根据要求加工
◆相关尺寸仅供参考，如有变动，以实际为准，殊不另外通知

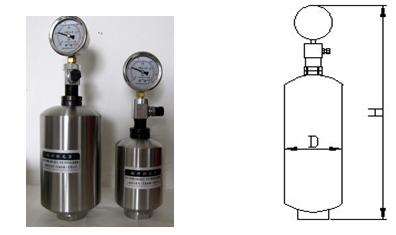

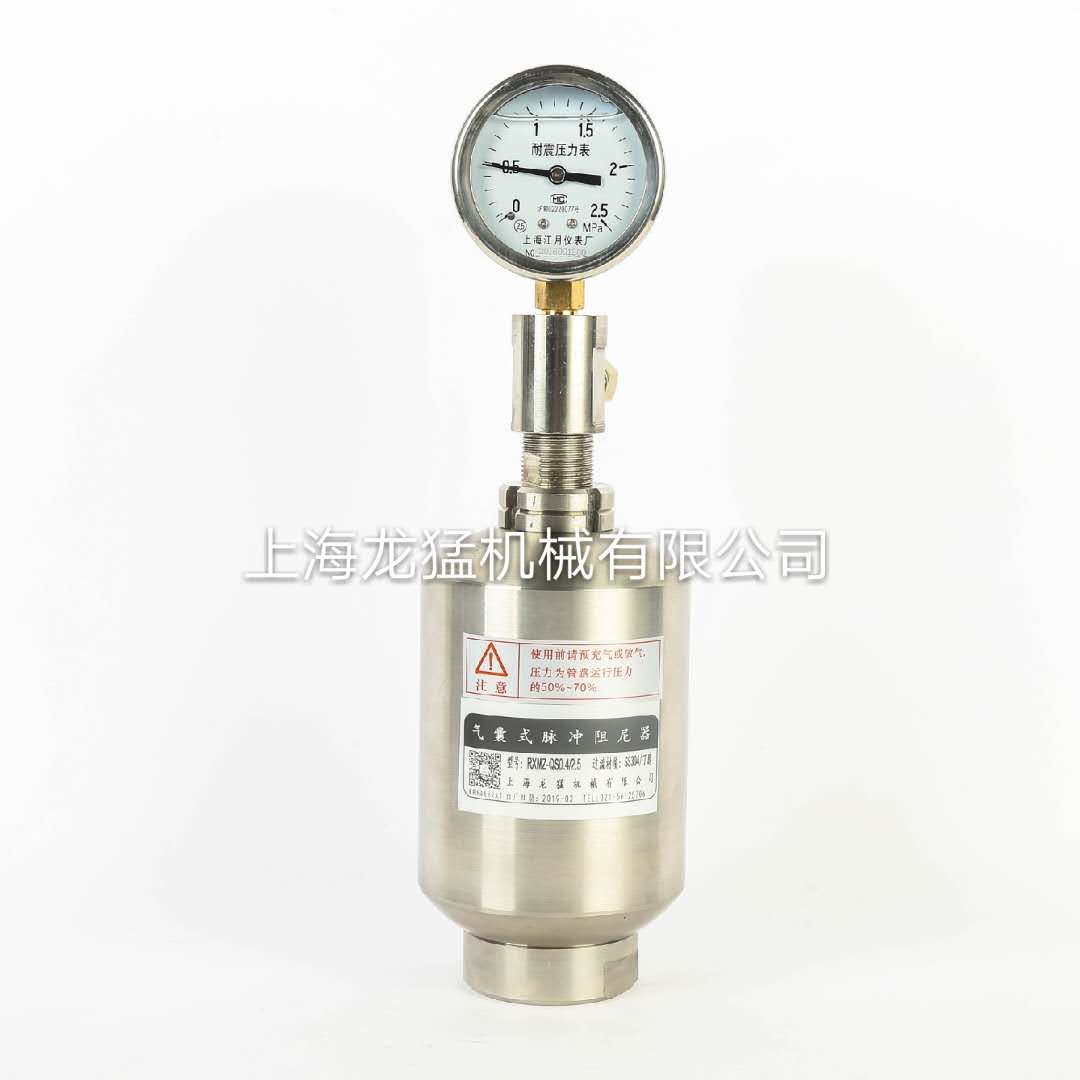

低压不锈钢气囊式脉冲阻尼器（脉动阻尼器）
|
型号 |
外壳材质 |
容积（L） |
额定压力 （MPa） |
D（mm） |
H（mm） |
连接口径 |
|
RXMZ-QS0.4/2.5 |
不锈钢 |
0.4L |
2.5/5.0 |
88 |
270 |
RC 1/2" |
|
RXMZ-QS0.6/2.5 |
不锈钢 |
0.6L |
2.5/5.0 |
88 |
325 |
RC 3/4" |
|
RXMZ-QS1.0/2.5 |
不锈钢 |
1.0L |
2.5/5.0 |
106 |
325 |
RC 1" |
|
RXMZ-QS1.6/2.5 |
不锈钢 |
1.6L |
2.5/5.0 |
138 |
380 |
RC 1-1/4" |
|
RXMZ-QS2.5/2.5 |
不锈钢 |
2.5L |
2.5/5.0 |
138 |
440 |
RC 1-1/4" |
|
RXMZ-QS4.0/2.5 |
不锈钢 |
4.0L |
2.5/5.0 |
138 |
545 |
RC 1-1/2" |
|
RXMZ-QS6.3/2.5 |
不锈钢 |
6.3L |
2.5/5.0 |
138 |
720 |
RC 1-1/2" |
|
RXMZ-QS10/2.5 |
不锈钢 |
10L |
2.5/5.0 |
216 |
560 |
RC 2" |
|
RXMZ-QS16/2.5 |
不锈钢 |
16L |
2.5/5.0 |
216 |
775 |
RC 2-1/2" |
|

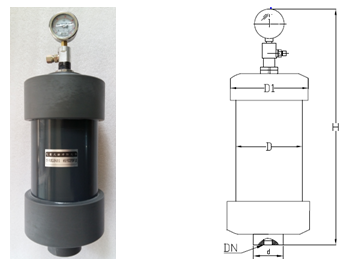

型号 |
外壳材质 |
容积 |
D（mm） |
D1（mm） |
H（mm） |
d (mm) |
接口尺寸 |
|
RXMZ-QP0.4/1.0 |
PVC |
0.4L |
90 |
110 |
300 |
55 |
RC 1/2" |
|
RXMZ-QP0.6/1.0 |
PVC |
0.6L |
90 |
110 |
350 |
55 |
RC 3/4" |
|
RXMZ-QP1.0/1.0 |
PVC |
1.0L |
110 |
138 |
340 |
55 |
RC 1" |
|
RXMZ-QP1.6/1.0 |
PVC |
1.6L |
160 |
200 |
368 |
82 |
RC 1" |
|
RXMZ-QP2.5/1.0 |
PVC |
2.5L |
160 |
200 |
430 |
82 |
RC 1-1/4" |
|
RXMZ-QP4.0/1.0 |
PVC |
4.0L |
160 |
200 |
535 |
82 |
RC 1-1/4" |
|
RXMZ-QP6.3/1.0 |
PVC |
6.3L |
160 |
200 |
710 |
82 |
RC1-1/2" |

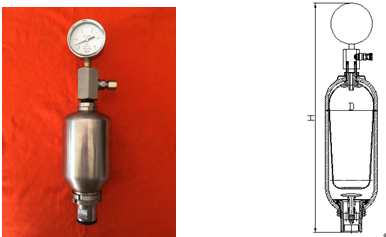

高压气囊式脉冲阻尼器（脉动阻尼器）
|
型号 |
公称压力（MPa） |
D（mm） |
D1（mm） |
H（mm） |
H1（mm） |
接口尺寸 |
|
RXMZ-QS0.4/* |
10/20/31.5 |
89 |
|
250 |
52 |
M27*2 |
|
RXMZ-QS0.63/* |
89 |
|
320 |
52 |
M27*2 |
|
|
RXMZ-QS1.0/* |
114 |
|
315 |
52 |
M27*2 |
|
|
RXMZ-QS1.6/* |
152 |
40 |
355 |
66 |
M42*2 |
|
|
RXMZ-QS2.5/* |
152 |
40 |
420 |
66 |
M42*2 |
|
|
RXMZ-QS4.0/* |
152 |
40 |
530 |
66 |
M42*2 |
|
|
RXMZ-QS6.3/* |
152 |
40 |
700 |
66 |
M42*2 |
备注：高压气囊式阻尼器，标准接口都是公制螺纹，可以按照要求，配转换接头，可转换成螺纹、焊接、法兰式等
