气动球阀的工作原理是什么？气动球阀的安装维护与分类！气动切断阀
栏目：行业资讯 发布时间：2019-11-14 10:39:41
气动球阀的工作原理：
气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到
开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很
小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。
气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径
使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为
浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式
结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。
气动球阀的安装与维护：

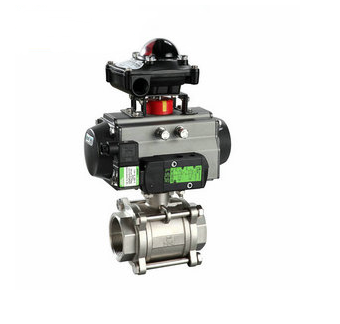

气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，较快的开关速度0.05秒/次，所以
通常也叫气动快速切断球阀，气动球阀在安装前的准备工作主要有：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动
管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面
检查一次阀门的各个细节，保证阀门完好无损。
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状
，即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装：
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配
置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。
气动管路球阀安装后的检查：
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
1、只有卸除气动管路球阀前后的压力，才能对气动管路球阀进行拆卸分解操作。
2、在对气动管路球阀的分解与再装配过程，需要对有密封性零部件的保护，特别是非金属零部件，像O型
圈等部件较好使用专用的工具。
3、气动管路球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
4、清洗剂应与气动管路球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。进口泵工作
介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁
的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污
垢、积胶、灰尘等。
6、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则生
锈、被灰尘污染。
8、新零件在装配前也需清洗干净。
9、使用润滑脂润滑。润滑脂应与气动管路球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质
为燃气时，可用例如特221润滑脂。在密封件安装槽
气动球阀分类：
气动球阀介绍：
气动球阀是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的
启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附
室内进行开关控制。
龙猛气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项
目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用上等材料使用得当，使用寿命可
达100万次。
