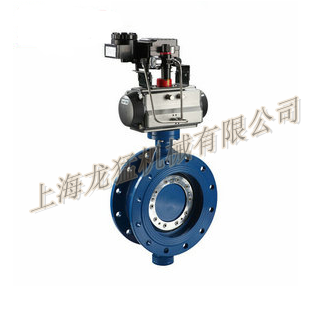

气动调节蝶阀

气动不锈钢调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后,通过0.4-0.7MPa进气来调节阀门的开度大小,从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节,是调节流量和截断流体的最佳装置。
产品咨询热线 18501628796(微信同号)

 气动调节蝶阀简介:


气动调节蝶阀是利用气源驱动来调节碟板开度,从而控制介质流量大小的可调节型气动蝶阀,主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后,通过0.4-0.7MPa进气来调节阀门的开度大小,从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节,是调节流量和截断流体的最佳装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封),以满足于不同的使用要求,广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。
气动调节蝶阀原理:
 气动蝶阀执行机构分为单作用和双作用原理,也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位,单作用适用于要求常开或常闭的场所。双作用为气开气关式,开启和关闭都需要气源压力,而调节型气动蝶阀应当选用双作用方式。

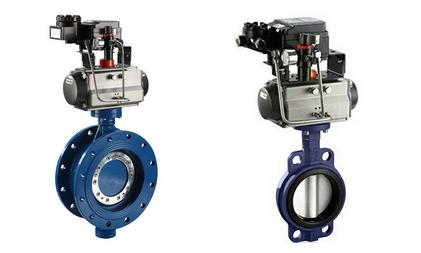

               气动法兰调节蝶阀                                      气动对夹式调节蝶阀

产品参数
气动调节蝶阀技术参数:

公称通径 DN50~DN1200(mm)
压力等级 PN1.0、1.6、2.5、6.4MPa
连接方式 法兰、对夹式连接
密封形式 软密封或金属硬密封
驱动方式 气源驱动,压缩空气4~7bar(可带手轮)
动作范围 0~90°
阀体材质 碳钢、不锈钢304、不锈钢316
工作场合 水、蒸气、油品、酸类腐蚀性等(高温场合)
温度范围 软密封:-29℃~180℃ 硬密封:-40℃~550℃
控制方式 装配阀门定位器,智能调节型(4~20mA模拟量信号)

气动调节蝶阀标准规范:

设计标准:GB/T2238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-2000;JB/T9092-1999
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;

可调范围R:50:1
使用次数:100万次
回差:带定位器:小于全行程的2%
基本误差:带定位器:小于全行程的±2%
泄露量l/h:符合ANSI B16.104 IV级标准
气动调节蝶阀结构图
 气动调节蝶阀(法兰式)          气动调节蝶阀(对夹式)

气动调节蝶阀执行器参数:

执行机构 GT、AT、AW系列单双作用气动执行器
供气压力 0.5~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
