气动三通调节阀
气动三通调节阀用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节
气动三通调节阀产品介绍
气动三通调节阀用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，
一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
技术参数和性能
n 阀体
|
型式 |
直通铸造球型阀 |
|
公称通径 |
合流阀：25~300mm、分流阀：80~300mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
|
结构型式 |
（详见图1~图6） |
n 阀内组件
|
阀芯型式 |
薄壁圆筒型阀芯 |
|
流量特性 |
抛物线特性和线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆镍焊司 太莱合金、钛和耐腐蚀合金等。 |
n 执行机构
|
型式 |
ZHA/B多弹簧薄膜执行机构 |
||||
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm² |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围KPa |
20~100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140~400KPa |
||||
|
气源借口 |
RC1/4″ |
||||
|
环境温度 |
-30~+70℃ |
||||
n 阀作用型式
气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）
n 附件
定位器、空气过滤器减压器、保位阀、行程开关、阀位传送器、手轮机构等。
n 性能
|
项 目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±6.0 |
±1.5 |
||
|
回 差% |
≤5 |
≤1.5 |
||
|
死 区% |
≤4 |
≤0.6 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.5 |
|
终点 |
±6.0 |
|||
|
气关 |
始点 |
±6.0 |
||
|
终点 |
±2.5 |
|||
|
额定行程偏差% |
≤2.5 |
|||
|
泄露量1/h |
0.1%×阀额定容量 |
|||
|
可调范围R |
30:1 |
|||
三、额定流量系统Kv、额定行程、配用执行机构型号、允许压差
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0MPa则不变，若大于1.0MPa则取1.0MPa。
四、阀体结构

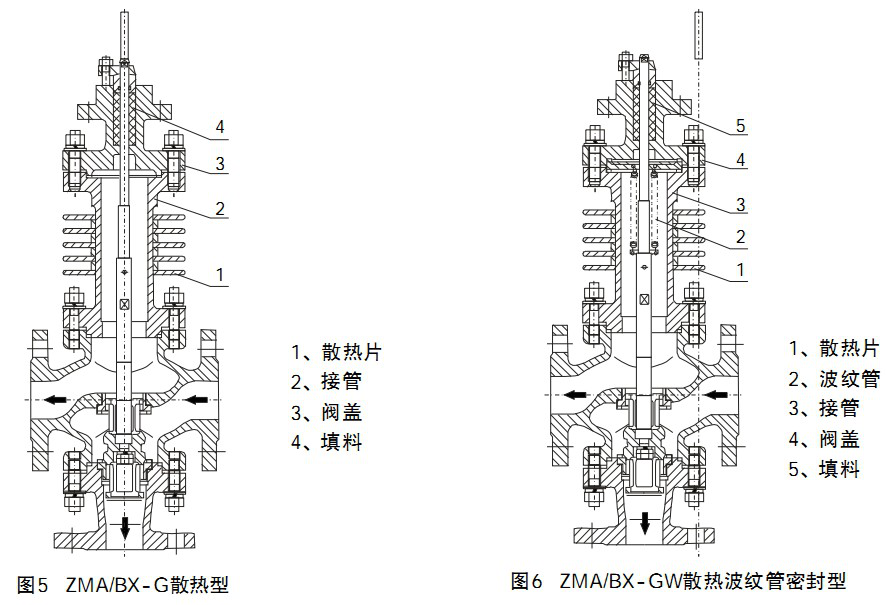

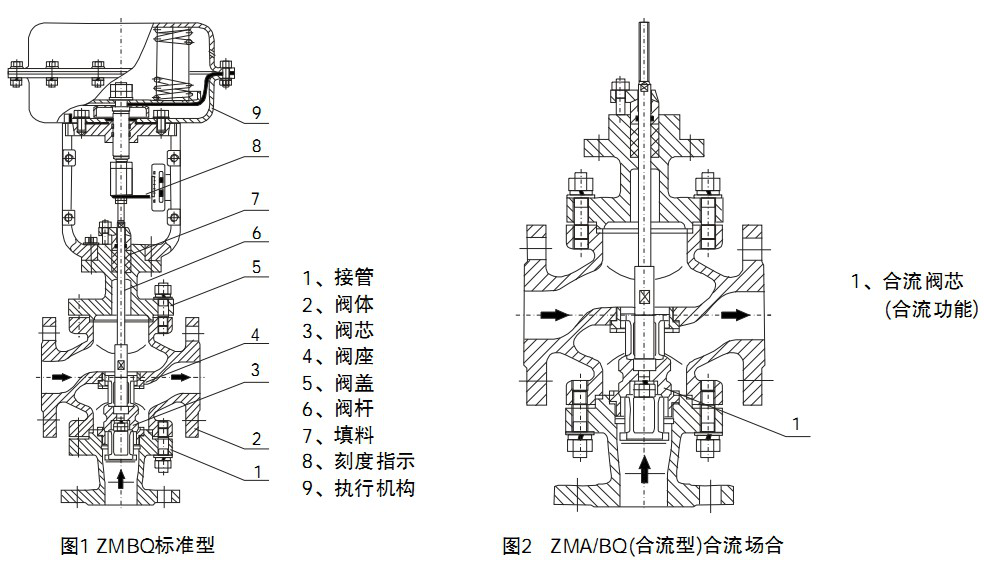

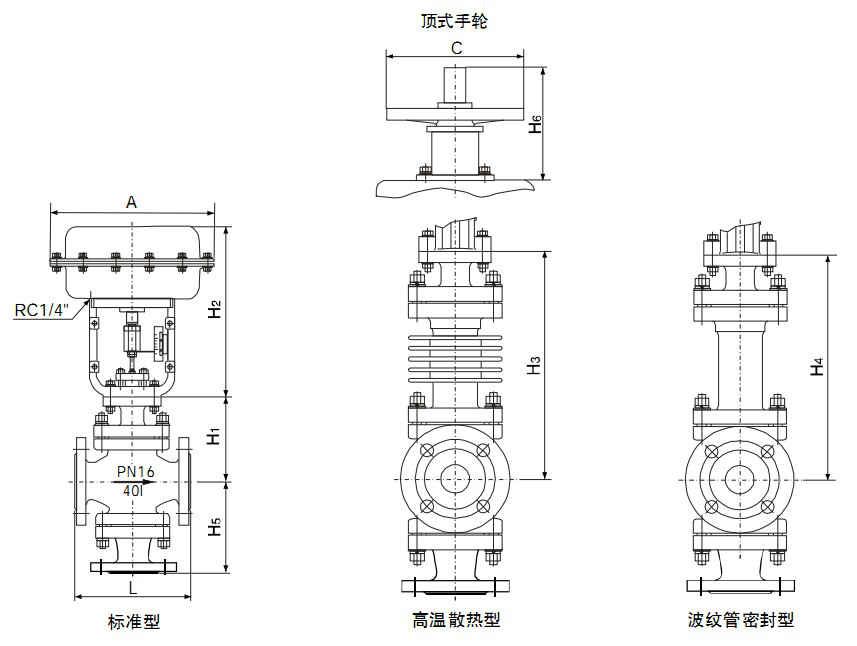

五、外形安装尺寸
