AT气动执行器

AT系列气动执行器在综合运用国内外新技术、新材料、新工艺和创新观念的基础上进行研制、 开发设计而成,挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强。
产品咨询热线 18501628796(微信同号)



气动执行器产品特点:

AT系列气动执行器在综合运用国内外新技术、新材料、新工艺和创新观念的基础上进行研制、  开发设计而成。

AT气动执行器详细说明:

首先确定阀门启、闭时所需要的扭矩,在正常使用条件下,推荐安全系数为15~20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值;对水蒸气或非润滑液体介质增加25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的颗粒介质增加80%安全值、选择双气控执行器时,根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表,就可得到准确AT型号。

AT气动执行器型号选择:

选择单气控执行器时,根据上述计算的扭矩值及使用气源压力,在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩),就可得到准确的SR型号。例如:气源压力为0。4Mpa,经上述计算需要控制一个扭矩为165N。m的阀门,首先按表查找弹簧复位终点相近扭矩171N.m,再向左查看执行器型号为 SR160型(共装10组弹簧)。说明:SR单气控型输出扭矩表中,弹簧复位“终点”扭矩即为关闭阀门的扭矩,弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩,气源压力终点扭矩即为打开阀门的扭矩。

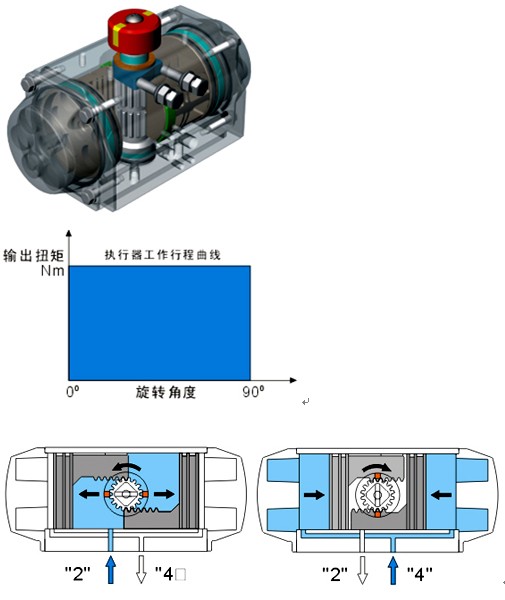

气动执行器结构特点:

   1)、挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强。
2)、紧湊的双活塞齿轮、齿条式结构,啮合精确,传动平稳,安装位置对称,输出扭矩恒定。
3)、活塞、齿条和输出轴的活动部位均安装F4导向环,实现低摩擦,长寿命,避免金属间接触。
4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
5)、单气控型执行器的弹簧经预压后安装,可安全、方便的拆卸和组装。
6)、AT气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。
7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准,确保AT160
           气动执行器间的互换性和方便安装电磁阀、限位开关等附件。
8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择
9)、外形美观而精巧,重量轻,具有防水密封结构。
10)、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶,在高温或低温时采用氟橡
          胶或硅橡胶以上选型仅为参考,定货时请提供具体参数:1:所配阀门类型(球阀、蝶阀)
          2:阀门密封形式(软密封、204硬密封)3:球阀为几通球阀(二通、L型三通、T型三通、
          四通球阀)4:球阀的球芯形状(V型、O型)5:介质压力6:是否配附件(电磁阀、空气
          过  滤器、回讯器)。
